摘要 本文對現有移動增值業務類型、網絡架構進行分析，并根據業務特征及發展趨勢對移動增值業務網絡組網演進策略進行探討，主要包括根據業務特征對網絡進行分層，并根據邏輯、物理劃分方式分別給出網絡演進策略建議。
移動增值業務是在移動基本業務（話音業務）的基礎上，針對不同的用戶群和市場需求延伸的業務。隨著移動通信的普及，更多相關行業、企業向移動通信領域的滲透，用戶需求的多樣化及更多移動通信新技術的出現，移動增值業務的涉及范圍逐漸擴大，業務種類逐漸增多。而傳統電信運行商由“信息渠道提供商”到“信息服務提供商”的轉變，及支持大容量傳輸數據業務的3G時代的到來，更將大力促進已有業務的發展、帶來更多新增業務功能需求，從而實現一個跨越式的移動增值業務的發展。而業務網上不斷疊加的業務系統使這種“豎井式”網絡建設模式已不利于業務的統一建設、管理，及業務間功能、資源的交叉調用，從而引出了對現有增值業務網絡架構的整體規劃需求。本文將根據增值業務功能特征及網絡發展趨勢對網絡組網演進策略進行探討。
1、移動增值業務傳統網絡架構分析
移動增值業務網絡可分為業務基礎承載網、增值業務系統、業務管理系統、支撐系統4個部分，傳統網絡架構中業務增值業務系統通過內網實現與業務管理系統、支撐系統的連接，通過外網實現與Internet的互通。
在傳統網絡架構中，增值業務系統為“豎井式”建設模式，每提出新業務功能建設需求，則新增一套系統，并單獨建設系統硬件設備、鑒權、管理模塊及相關資源，部署網絡架構、安全策略，從功能和硬件上采用簡單累加建設方式。
傳統“豎井式”網絡架構建設方式使單個業務系統建設、功能實現較為靈活，但是隨著業務功能需求不斷增多，增值業務系統功能及硬件的重復建設使網絡架構日漸沉重資源、數據的零散分布等問題也日益凸現。
從業務建設、管理運維及用戶使用等多緯度分析，傳統網絡架構及建設模式存在以下問題。
1.1 對運營商而言
存在網絡架構較零散問題，不利于網絡架構統一規劃。
�。�1）在引入新業務時存在重復投資問題，且管理、維護需求增加。需為每個業務系統提供一套用戶管理、業務管理等運營支撐機制，且各系統間關系較零散，不利于設備、功能、資源及數據的統一規劃、相互調用，存在重復建設問題。
�。�2）存在系統穩定性、安全性不一致問題。增值業務系統具有多樣性特征，各業務系統配置、安全策略單獨考慮、部署，存在系統穩定性、安全性不一致問題，特別是新推出的增值業務。由于業務系統存在引入期、成長期、成熟期、衰減期4個生命周期，在引入期需求較小，且后期發展存在不確定性因素，系統建設初期存在硬件設備、網絡設備相應安全性、穩定性相對成熟系統較弱。
（3）對各增值業務缺乏統一分析、規劃、運營機制。由于用戶習慣、市場發展、增值業務特征等使各增值業務平臺功能在不同時期開展情況不同，需要對各平臺用戶信息、業務信息進行統一提取、分析，用以幫助業務功能整體架構部署、靈活調整業務發展策略和建設策略。
（4）對融合的業務需求缺乏統一能力提供、規劃、管理機制。隨著增值業務需求的多元化發展，融合業務已成為業務發展的趨勢，提出了各業務功能的交叉調用需求，因此存在同一用戶同時開通多個業務、同一家SP同時接入多個業務平臺等情況。（如一家SP同時接入短信、彩信、流媒體等業務系統，通過多種方式為開通多個業務的用戶提供位置定位服務。）
1.2 對SP而言
每提供一個新業務則需與運營商重新進行整合。
1.3 對用戶而言
不同業務操作、使用模式等的不同帶來較大用戶感知度。
由于以上原因，提出對增值業務網絡組網架構進行統一規劃需求。
2、移動增值業務網絡演進策略
對移動增值業務網演進策略可分為業務基礎承載網和所承載系統兩大部分。
2.1 業務系統演進策略
為實現移動增值業務網統一規劃、鑒權、控制、管理及業務功能、資源的靈活調用，最終實現業務與控制分離的開放式網絡架構，規避傳統網絡“豎井式”網絡架構存在問題，按照“水平式”網絡架構劃分方式將增值業務網絡劃分為業務功能實現區、業務管理控制區和業務支撐區三大部分進行分別考慮，各部分具體實現功能如下。
�。�1）業務功能實現區：實現業務接入通道的搭建、業務應用功能的實現等。
�。�2）業務管理控制區：包括業務管理、運營分析系統等，實現對增值業務權限管理、運營情況分析功能。
�。�3）業務支撐區：包括網管、計費等系統，實現對增值業務的網絡管理、計費功能。
其中業務管理控制區、業務支撐區系統作為內部管理、支撐系統具有較高安全、管理需求，建議由邏輯、物理上與業務功能實現區進行隔離、單獨考慮。
業務功能實現區包括用戶接入、業務接入通道、業務實現功能，可根據其功能特點進行規劃、部署。
2.1.1 業務實現區功能區域劃分
根據增值業務網絡中各部分功能劃分為3個部分。
2.1.1.1 業務能力區域
包括增值業務系統、業務接入網關系統等，該區域可根據業務功能細分為業務能力系統、業務能力接入系統。
（1）業務能力系統。該部分包括具有實現各應用功能的能力提供系統，如短信、WAP等，可提供用戶使用業務功能的實現通道。
�。�2）業務能力接入系統。該部分包括實現與業務應用系統互通的接入網關系統，如短信網關、WAP網關等，主要提供協議轉換、鑒權及保證內部網絡安全性等作用，如短信系統、短信網關等。
2.1.1.2 業務應用區域
該區域包括在傳統業務基礎上延伸出來的多元化的應用業務，包括基于行業應用型、生活娛樂型等。從管理運營角度考慮，可根據現網運營模式分為自運營業務和第三方運營業務，分別定義建設、管理模式。
2.1.1.3 業務展現區域
該區域為各業務功能面向用戶的展示區域，如WWW門戶、WAP門戶等。
2.1.2 網絡架構劃分

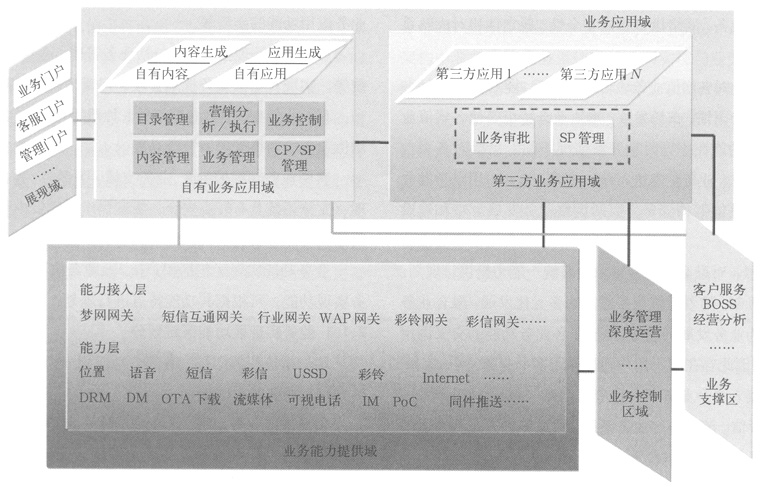

按照以上區域化分網絡結構如圖1所示。
（點擊看大圖）
圖1 網絡結構
2.2 具體演進策略
根據移動增值業務特征及業務部署、管理需求，目標網絡架構中將實現業務與控制的分離，劃分業務控制域和業務開發執行域，并可開放公共接口實現各增值業務應用無差別的接入、管理及功能調用，以方便的實現業務的融合、業務功能的靈活組合，更利于高效、簡便的實現業務部署、開發及運營。
2.2.1 目標架構
目標架構將傳統“豎井式”的垂直架構調整為“水平式”架構，包括邏輯架構和物理架構。
2.2.1.1 邏輯架構

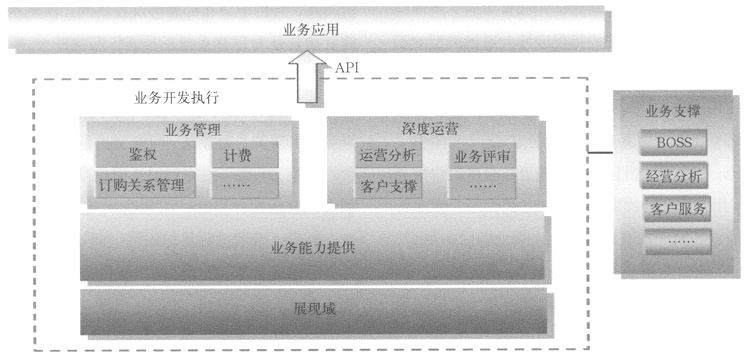

即將計費、鑒權、用戶管理、業務管理等公共支撐功能從業務系統中剝離出來，所用的業務共同使用同一套網絡設備和運營支撐機制，并構建統一區域對業務管理、內容、數據存儲進行建設，應用區域和業務能力提供區域均只保留應用層接口實現互訪和功能的調用，通過這部分公共能力與后臺網管、支撐系統交互。邏輯目標網絡組網架構如圖2所示。
（點擊看大圖）
圖2 邏輯目標網絡組網架構
業務應用部分按照系統各自功能劃分為相應區域，形成分應用統一接入，簡化各功能系統接口，實現用戶多業務功能的誤差異多樣化調用。如圖3所示。
（點擊看大圖）
2.2.1.2 物理架構
將各系統按照功能區域進行物理上的統一部署，并搭建統一硬件平臺區域作應用系統統一部署，并可劃分調測區域對接入系統進行調測后再遷入統一硬件系統。具體功能區域劃分如下。
（1）統一網絡架構區：統一開放接口，實現接口標準化，并統一搭建網絡通道，部署安全及容災策略，實現業務能力提供區域和業務應用區域接口，增設接入控制模塊、統一運營分析模塊。
（2）統一控制區、統一支撐區：由運營商自建系統，通過統一接口通道實現與業務系統的互通，完成增值業務的鑒權、管理、計費等功能。
（3）統一管理區：統一規劃、構建管理區域硬件平臺，集中存儲業務應用區域和業務能力提供區域相關能力層數據，如內容數據、用戶數據、SP數據存儲、管理及鑒權、控制等，并可根據投資、管理等綜合考慮采用邏輯劃分或物理劃分方式進行區域的細分，從而實現統一數據管理、統一計費、鑒權。
�。�4）應用能力提供區：統一建設業務應用實現的基礎通道系統（包括業務能力提供系統、業務能力接口網關），并提供統一接口以實現業務應用的靈活調用。
�。�5）應用業務區：統一搭建應用硬件平臺，實現應用業務區業務應用及業務能力提供區接入通道類型的新增，均可直接在其硬件平臺上加載應用軟件、提供服務，調用現有資源實現。個別因為系統本身需求需要單獨建設、部署的系統則保留其單獨建設的方式。
�。�6）統一展示區：搭建統一門戶，并采用用戶信息統一管理，用戶登陸一次鑒權機制，以提供用戶多業務統一登陸通道，及一次登陸方式，實現業務統一展示、管理，減小多業務給用戶帶來的感知度。各區域可分別構造統一數據存儲系統和統一應用系統，具體建設時可在物理位置上統一部署。

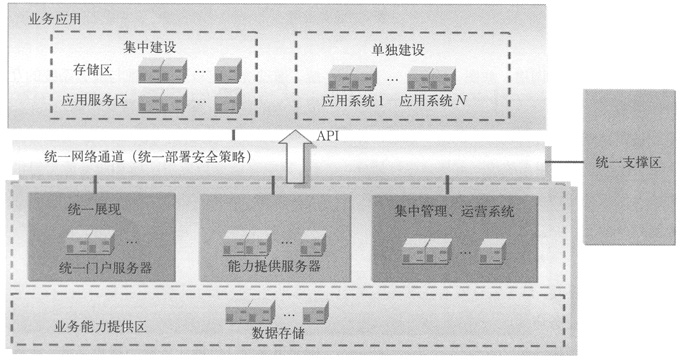

具體物理架構如圖4所示。
（點擊看大圖）
2.2.2 演進策略
2.2.2.1 方案1
按照目標架構搭建各區域硬件平臺、部署網絡及功能架構，新增系統直接加載在其上，原有系統進行直接遷移，一步達到目標架構。
考慮投資金額及設備的利用率，建議可采用分系統逐步遷移方式，即先按目標網架構進行小規模建設，遷移一部分業務系統后，將已遷移的業務系統設備作為目標架構擴容硬件。
該方案向目標架構演進速度相對較快，但是前期投資較高，且由于分布部署涉及設備的二次利用遷移步驟較復雜，且對已有系統正常運行影響較大。
2.2.2.2 方案2
由于現有業務建設模式均為各增值業務平臺單獨進行業務部署的“豎井式”網絡架構，考慮對已有業務運營的影響、已建系統的利用及調整難易程度，建議充分利用已有軟硬件資源，采用邏輯整合和物理整合相結合，分步平滑演進到目標網絡組網架構方式。
一階段：“豎井式”網絡架構與“豎井式”網絡架構并存；
二階段：逐步過渡為統一的“水平式”網絡架構。
一階段方案建議區分現有系統和新建系統分別考慮演進策略。
（1）業務能力提供區。由于系統架構已搭建完畢，且存在不同系統對硬件平臺個體化需求，如一些業務系統僅支持承載在特定操作系統，若采用物理整合方式對系統改動大，改造難度大，綜合考慮系統穩定性、實現難度、投資金額、實施效果等因素，該部分可采用邏輯整合方式，其中：
*業務能力提供區：由于目前主要業務能力提供系統已實現接口的標準化，可采用邏輯上劃分應用層和能力、資源層，并統一管理調用該能力提供功能的SP及用戶信息；
*業務應用區域：邏輯上劃分應用層和能力、資源層，并通過標準接口調用業務能力提供區域功能。
�。�2）業務應用區。新增統一硬件平臺區和調測區，已有業務系統根據業務發展情況及系統設備使用情況逐步遷移至統一硬件平臺區；單獨搭建一塊試運營區網絡通道作為入網初期由于業務系統本身暫不符合統一硬件平臺要求的系統單獨接入，待條件成熟后再做遷移。為保障統一硬件平臺系統運行的穩定性，系統先遷移至調測區，經在新的硬件架構中調測、試運行完成后正式遷移至統一硬件平臺。
�。�3）網絡通道。新建統一網絡通道，統一部署安全策略。
由于已有系統已有網絡通道已部署完成，若直接撤除改接到新建統一網絡通道對現網改動較大，所以建議兩種通道在一定時期內并存，逐步遷移。單獨搭建一套網絡系統，為由于系統本身特殊要求暫不能直接接入統一硬件平臺區的系統及試運行系統提供統一通道，統一部署安全策略，保障網絡穩定性及安全性。

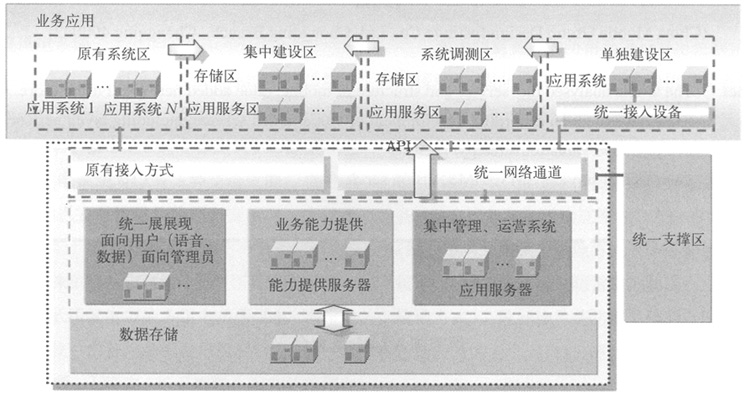

具體部署及遷移方式如圖5所示。
（點擊看大圖）
圖5 具體部署及遷移公式
2.2.2.3 方案對比
根據網絡演進架構清晰度、實施難度、投資金額等綜合因素考慮，對以上方案分析對比如表1所示。

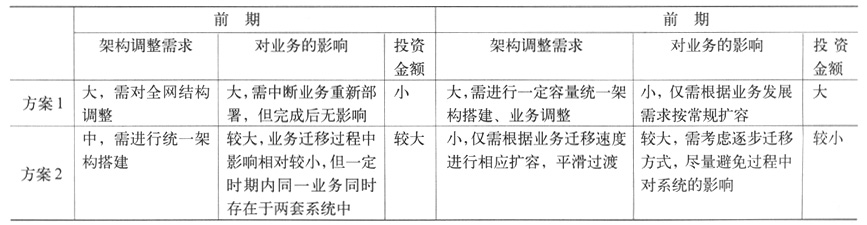

表1 移動增值業務網演進方案對比表
（點擊看大圖）
在實際規劃中，可根據現有業務和網絡情況以及未來增值業務的發展規劃、并結合投資額綜合考慮，選擇不同的網絡演進策略。在規劃投資金額較大，及建設、配合力量足夠情況下可選擇方案1；考慮業務運行穩定性及改造復雜度，建議采用方案2根據業務發展情況平滑過渡。
3、結束語
移動運營商可根據用戶業務發展需求、現網情況及進度對增值業務網絡演進步驟進行部署，逐步發展成為統一、開放的“水平狀”網絡架構。
