IMS的網絡定位和業務實現

2007/06/26

　　摘要 IMS是NGN的IP多媒體業務部件，是為3G的IMS域用戶和固定寬帶用戶提供融合業務的統一網絡。對于固定寬帶用戶，軟交換是IMS的一種實現。PSTN/窄帶軟交換與統一IMS分屬不同的網絡并且將長期并存。為寬帶終端提供業務的軟交換設備必然要成為統一IMS的一部分，覆蓋固定寬帶終端的網絡將向統一IMS演進。本文還介紹了呈現、即時消息等業務服務器的組網方式以及基于IMS的語音融合業務的實現方案。

下一代網絡中的IMS

　　下一代網絡（NGN）是一個基于分組提供電信業務的網絡，它能夠利用多種寬帶和具有QoS機制的傳送技術，實現與底層傳送技術無關的業務相關功能，使得用戶可以自由地接入不同的業務提供商，并支持通用移動性，可以隨時隨地為用戶提供業務。NGN由運營商網絡和終端用戶功能組成，網絡又分為傳送層和業務層。傳送層為整個NGN提供統一的媒體和信令的承載與QoS保證，業務層包括PSTN/ISDN仿真業務部件、IP多媒體子系統（IMS）和其他NGN業務部件。

　　IMS作為NGN業務層中的IP多媒體業務部件，能為用戶提供IP多媒體業務的能力。因此，在3GPP對IMS進行標準化的基礎之上，ETSI TISPAN和ITU-T把IMS作為NGN第一階段的內容首先對其提出標準，并且在傳送層對IMS在固定接入方式、RACS（網絡附著控制子系統）功能、NASS（資源接入控制子系統）功能等方面作出了擴展，為IMS技術支持固定形式的IP多媒體應用提供了QoS保障。

　　隨著對無縫通信的要求越來越高，用戶期望在任何地方、任何時候，使用多種終端設備得到具有相同體驗的多媒體通信服務，這種服務不僅僅局限于語音，還包括視頻在內的多媒體應用。國際上把NGN第一階段所提供的業務分為5類：多媒體業務、PSTN/ISDN仿真業務、PSTN/ISDN模擬業務、公共利益業務、數據通信業務（其他業務和應用）。IMS主要提供多媒體業務、PSTN/ISDN模擬業務和公共利益業務，另外兩類業務由其他的業務部件提供。考慮到國內運營商的需求，IMS應是為3G的IMS域用戶和固定寬帶用戶提供業務統一的融合網絡，IMS業務本身也可認為是FMC（固定與移動融合）的業務，即同樣的業務如Instant Message（即時消息）、Video Sharing（視頻共享）、PoC、IP Centrex等應同時為3G的IMS域用戶和固定寬帶用戶提供。

　　在向NGN轉型的過程中，中國運營商朝著覆蓋固定移動業務的全業務提供商的方向發展。從IMS技術發展和相應國際標準進展來看，IMS架構因其具有統一的核心層面、接入的無關性、支持寬帶和多媒體業務等優勢，成為眾多運營商和廠商優選的下一代網絡及應用的解決方案，也是中國運營商網絡演進的主要方向。

中國運營商IMS網絡的定位

　　1.是統一IMS，不是移動IMS

　　從國際標準化組織的研究來看，IMS的網絡架構是覆蓋3G終端和固定寬帶終端的統一IMS。3GPPR7研究的是支持移動和固定接入的統一IMS，ETSI TISPAN和ITU-T GSI的NGN研究的也是覆蓋固定和移動終端的統一IMS，目前中國標準化組織CCSA也準備制定統一IMS Release 1的標準。

　　建設統一IMS是運營商為了滿足用戶業務需求而達到的必然結果，隨著通信技術的不斷提高，網絡從單純地提供語音業務發展到能提供多媒體業務，移動網出現了IMS域，固定網出現了基于SIP的寬帶終端。運營商要用自己的網絡為用戶提供更多、更好的業務。

　　建設統一IMS是運營商提供差異化競爭的有效手段，運營商可以利用現有的固定IP網絡，為固定接入用戶提供更大的帶寬，更好的語音質量，更低的成本，而不是單純地靠移動網絡去競爭。

　　建設統一IMS是運營商網絡演進的必然結果，網絡是為用戶提供業務的根本，全業務運營商在考慮建設和維護多媒體業務網絡時，用統一網絡的方式，可以降低網絡建設和運營成本。

　　2.寬帶軟交換需向IMS演進

　　NGN是現有固網演進的目標，國際上定義的NGN的功能架構包括為POTS用戶提供服務的PSTN/ISDN仿真業務部件和為固定寬帶用戶及移動用戶提供服務的IMS。軟交換是目前國內固網運營商采用的向固定用戶提供語音和IP多媒體業務的網絡，實際上軟交換與IMS并不沖突，中國運營商并沒有采用與國際上不同的演進方式，軟交換網絡既包括PSTN/ISDN仿真業務部件的功能，解決現有PSTN的替代問題，又包括IMS的功能，能向固定寬帶用戶提供IP多媒體業務。軟交換是NGN的一種實現，對于固定寬帶用戶來說，軟交換是IMS的一種實現。

　　用戶使用POTS終端和使用寬帶終端所享受到的業務是不同的。實際上，對于固定的POTS終端，只包括PSTN語音業務，軟交換代替PSTN用仿真的方式為用戶提供語音業務。對于基于SIP的寬帶終端，語音作為多媒體業務的一種，和其他IP多媒體業務一起為用戶提供，其采用模擬的方式。即使對于語音業務，為POTS終端提供業務的網絡與為寬帶終端提供業務的網絡的實現方式也是不一樣的，并且寬帶軟交換如果不單獨組網，多媒體的呼叫進入PSTN后就會喪失多媒體業務的能力，而覆蓋POTS終端的軟交換網絡是可以與PSTN混合組網的。這就決定了寬帶軟交換可以單獨地演進，而不必和PSTN綁定在一起。

　　運營商需要為固定寬帶終端提供與移動終端相同或相似的IP多媒體業務，從運營商的業務需求和網絡運營方面考慮，為固定寬帶終端提供業務的網絡應該是與為移動終端提供業務的網絡是同一個網絡，即統一IMS。因此，為寬帶終端提供IP多媒體業務的軟交換設備必然要成為統一IMS的一部分，覆蓋固定寬帶終端的軟交換網絡向統一IMS演進。在演進中應將寬帶用戶的用戶數據統一到HSS中，在組網中需改變寬帶軟交換網絡原有的觸發機制、鑒權方式、路由功能。

　　而對于為POTS終端提供仿真的PSTN業務的網絡（或者叫窄帶軟交換網絡）卻不一定要歸屬到統一IMS中。因為在中國還存在相當數量的PTSN用戶，窄帶軟交換網絡與PSTN一樣，都采用“網絡智能化”的方式為POTS終端提供PSTN的增值業務，“網絡智能化”在PSTN和窄帶軟交換網絡中引入了SHLR，解決了業務觸發和業務嵌套問題，“網絡智能化”和IMS的業務實現方式不一樣。“網絡智能化”只適用于呼叫類的業務，采用由SHLR觸發的方式，交換機與SHLR之間采用MAP+協議，而IMS采用CSCF從HSS下載IFC，由CSCF直接觸發的方式，與“網絡智能化”有很大不同。因此，把“網絡智能化”演進到IMS是不現實的。

　　3.統一IMS在網絡中的位置

　　統一IMS在運營商網絡中的位置應如圖1所示。基于SIP會話控制類業務的應用服務器構架在IMS核心網之上，IMS核心網保證會話控制信令的傳遞，保證業務的觸發，為用戶提供統一的鑒權。現有軟交換設備可以升級為統一IMS網絡中的P-CSCF或者S/I-CSCF或者PSS應用服務器，最合理的升級方式是軟交換升級為P-CSCF。

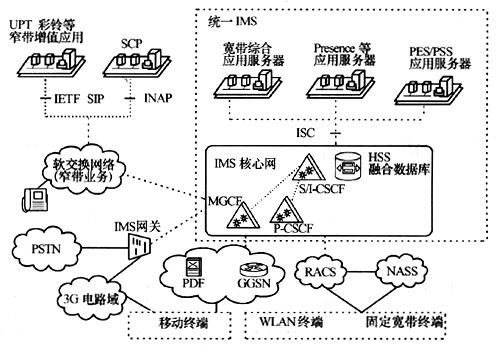

圖1　統一IMS在運營商網絡中的位置

　　在NGN的傳送層，RACS和NASS應是基于IP承載網的，為包括統一IMS在內的整個NGN提供QoS保障和認證機制。

　　因此PSTN、窄帶軟交換與統一IMS長期并存，并保持互通關系，不需要把PSTN和窄帶軟交換改造成IMS網絡。

統一IMS業務的實現

　　1.呈現、即時消息業務的實現

　　在統一IMS中，基本業務能力包括：語音、視頻、組管理、呈現、消息、位置等，這些能力需由核心網和相應的服務器支持。組管理、呈現、消息、位置等能力應該可以被多種業務使用，因此需要將這些能力獨立出來實現，并被所有業務共享。

　　OMA雖然定義了XDM、Presence（呈現）、Instant Message和PoC等業務的功能實體和參考點，但是為了在網絡中實現以上業務，需要將OMA定義的功能實體和參考點映射成物理實體和協議，確定運營商開放此類業務對設備和協議的要求，圖2給出了一種映射的方式。XDM服務器包含的共享XDMS功能提供公共群組的能力，有利于用戶在使用PoC、IM等業務時也能共享此群組。

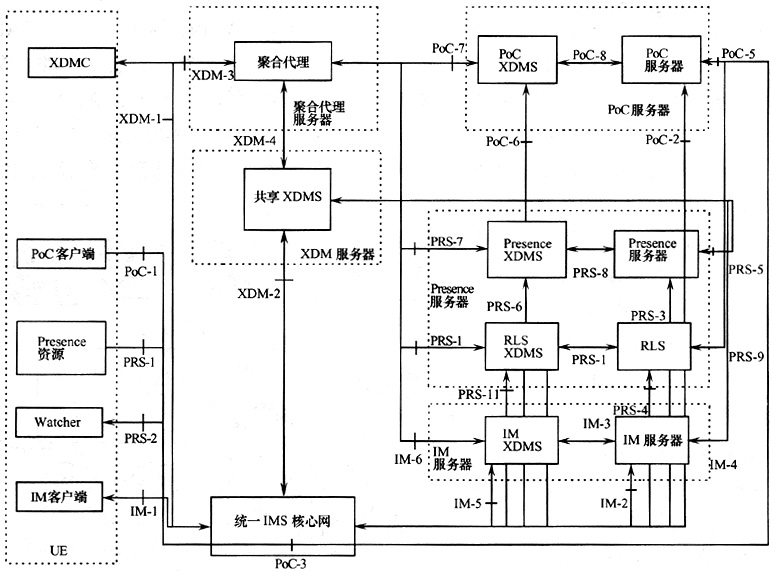

圖2　基本業務功能實體到物理實體的映射

　　開發統一IMS的業務時應先定義終端到應用服務器業務管理數據的接口格式�？蓴U展的標記語言配置接入協議（XCAP）可以作為IMS業務中終端獲得業務管理數據的標準協議格式，保證良好的開放性和可擴展性，容易統一業務的配置方式，有利于終端和應用服務器分別開發業務，有利于IMS業務的標準化。

　　2.語音融合業務的實現

　　電信運營商在FMC方面的發展策略是從分析用戶的業務需求入手，并考慮充分利用現有固網的優勢，為用戶提供FMC的業務體驗。由于用戶業務需求的差異，出現了多種FMC相關技術，相當于多種不同的應用場景，在網絡建設上，對于不同的應用場景有不同的解決方案，現階段FMC業務的實現應以提供語音融合業務為主，并考慮多媒體融合業務的提供。

　　中國的電信運營商對于語音融合業務的應用場景分為以下幾種方式：　

　　語音融合業務能充分發揮運營商現有固定網絡的競爭優勢，通過固網接入，保證了價格優勢，并彌補網絡覆蓋。統一IMS將是提供基于IMS的語音FMC業務的網絡，在IMS的網絡建設中，應考慮把提供基于IMS的語音FMC業務作為必選項并且應該向能提供VCC的網絡架構演進。支持基于IMS的語音FMC業務的網絡架構如圖3所示，其中涉及的網絡設備如下：

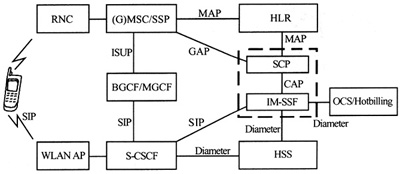

圖3　支持基于IMS的語音FMC業務的網絡架構

　　IM-SSF+SCP：提供語音FMC業務的業務邏輯；

　　GMSC/SSP：完成UMTS網絡內業務的觸發；

　　S-CSCF：完成IMS網絡內業務的觸發；

　　HLR：存儲CS用戶標識、智能業務簽約屬性等信息；

　　HSS：存儲IMS用戶標識、過濾準則等信息；

　　BGCF/MGCF：完成IMS網絡和UMTS網絡的互通；

　　OCS/Hotbilling：在線計費/熱計費系統，負責對預付費用戶的實時計費。

結束語

　　IMS是適應移動化和多媒體化的通信發展需求的，采用標準方式實現語音、視頻與數據相結合業務的網絡體系，應根據運營商的業務需求，建設統一的IMS網絡架構，提供固定移動融合的IP多媒體業務能力，發揮運營商全業務經營優勢。

　　軟交換網絡首先是下一代網絡環境下實現傳統電信服務的網絡體系，可以為現有PSTN用戶提供基本語音業務和語音增值業務。軟交換寬帶域（為寬帶用戶提供IP多媒體業務）需逐步向統一IMS網絡遷移，今后軟交換提供的寬帶IP多媒體業務要考慮將來為3G IMS用戶提供，歸納到IMS網絡的業務。

　　近期應不斷完善IMS的標準，建立基于IMS的融合網絡的標準體系，確定中國統一IMS Release 1的業務和能力、協議要求、設備要求等，使標準化更有針對性。同時應大力開展網絡試驗，進行互通測試，完善相關的接口和協議標準，推動IMS技術的成熟。
