多媒體信息業務（MMS）互通技術分析

中國聯通楊海澎 賈廬嬰 中國網通集團有限公司北京市分公司 江 昀
2006/04/12

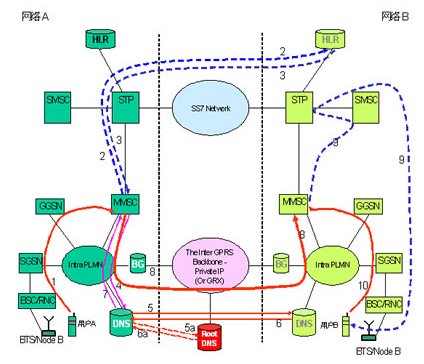

　　圖1 網絡A用戶發送多媒體短信至網絡B用戶的基本流程

　　用戶A發送MM消息給用戶B。MM消息通過網絡A的SGSN（Serving GPRS Support Node）、GGSN（Gateway GPRS Support Node）被傳送到網絡A的MMSC。

　　網絡A的MMSC通過用戶B(接收者)的MSISDN 分析出被叫用戶為網絡B的用戶，并要求網絡B對用戶B進行驗證。

　　網絡B的HLR回復網絡A的MMSC并提供與用戶B的MSISDN相對應的IMSI號碼。

　　網絡A的MMSC通過分析IMSI的MCC和MNC 建立一個前綴為“mms.”的域名地址，此域名地址被發送到與MMSC相連的DNS服務器。

　　網絡A的DNS服務器檢索網絡B的DNS服務器的IP地址。如果未檢索到，網絡A的DNS服務器將尋址root DNS 服務器去獲得網絡B的DNS服務器的IP地址。

　　網絡B的DNS服務器將本網MMSC的IP地址發送回網絡A的DNS服務器。

　　網絡A的DNS服務器將網絡B的MMSC的IP地址傳送到與其相連的MMSC。

　　網絡A的MMSC發送MM經由本網的邊界網關BG、IP公網（VPN）或GRX、網絡B的邊界網關BG到網絡B的MMSC。

　　通過WAP PUSH功能，網絡B的MMSC發送有關收到新消息的通知給用戶B（視具體實施情況，SMSC應用在WAP PUSH業務上）。

　　用戶B收到包含主題、大小和消息URL的通知后，根據上述消息，終端到MMSC上接收MM消息。

　　圖1是個簡化圖。例如通常BG應包括防火墻和SMTP功能，WAP網關（包括PUSH代理網關）也可以從MMSC中分離出來。

　　四、MMS互通的相關技術特性和應注意的問題

　　理解MMS互通的技術特點是十分重要與關鍵的。運營商之間的MMS業務網絡互聯主要是要求實現MMSC之間的MM4接口，該接口采用基于IP的簡單郵件傳輸協議SMTP（3GPP23.140）。另外，GSMA（GlobalSystemfor Mobile communication Association）制定了IR.52標準，用于定義MMSC之間的MM4接口，多媒體消息通過該接口在IP網絡上從一個MMSC至另一MMSC。到目前為止，已有眾多的MMS運營商遵循該標準實現互連。

　　在網絡側，沒有必要建設任何種類的獨立的只服務于MMS互通的交換網絡。在使用公共Internet傳輸運營商間的MMS之前，有關QoS、安全、互聯網絡控制、可靠性和對新網絡特性的支持已經在GRX網絡中得到運用。這是因為事實上GRX可以視為一個為運營商控制的網絡，而不像公共Internet那樣，對所有人開放。

　　使用Internet作為MM4接口可以在花費上比GRX低些，但同樣不是免費的。利用公共Internet作為互聯網絡也會產生一些問題和花費，例如消息安全規則（比如不可能所有運營商都使用能共同操作的VPN）、地址過濾規則、垃圾消息的控制。MMSC從來不會直接連接到IP互通骨干網上，但所有的MMS消息都必須通過BG網關、防火墻或SMTP網關。

　　應該注意到，如果在MM4接口的兩側中，一側使用公共Internet（使用VPN或不使用VPN），而同時另一側使用GRX網絡，這時MMS互通會存在一定的問題。這樣的連接是很難實施的。例如，為獲取被叫MMSC地址而進行的DNS查詢是受影響的因素之一，因為GRX和Internet有他們自己的DNS體系。因此，運營商必須協商好MMS互通的技術。比如運營商要大量修改運營商內部IP網絡結構的互通網絡接口，例如防火墻、代理網關。由于成本和能力的原因，即使根據需求，運營商可以部署多樣的網絡，我們也建議在互通的MM4接口上使用統一的網絡傳送消息，以減少相關的選項。如果MMS互通非常成功的話，MMS流量很可能將極大地增加GRX的使用，GRX將不僅僅是個簡單的IP骨干網。

　　在業務應用方面，我們也要進行綜合考慮。在互通伙伴較多的情況下，GRX方案較直連方案具有優勢。使用GRX網絡承載MMS業務比直連網絡上所有MMSC的工作量小。運營商應該評估MM4接口的物理連接并選擇最適當的�？紤]到一些商業和業務因素，針對某些去向相對集中的運營商（如MMS接收用戶主要集中在為數不多的幾個運營商）的時候，專線或IP-VPN網絡更加有效。因為IP消息的傳送是與上層尋址相分離的，而同時接口會有數條物理連接存在的。

　　五、結束語

　　我們以上主要討論了MMS運營商實施互連的網絡方案和MMS互通的業務流程，MMS互通業務的開展將給用戶帶來新的業務享受，同時使不同運營商之間的MM互通成為可能。現在越來越多的運營商已經開始商用MMS互通，尤其是在國際互通方面將是各移動運營商重點發展的業務之一，對于移動運營商而言，其商業前景將具有無可替代的吸引力。
