7號信令網管理監控系統(N7MS)
隨著國內No.7信令網絡的建設和投入運行，其作為電信支撐網絡的地位得到了加強。為實現對No.7信令網的有效管理，上海貝爾開發了N7MS系統。該系統采用模塊化設計，可以通過對各種功能模塊的靈活配置實現對省級以及國家級No.7網絡的管理。
N7MS 的功能特性
●告警及故障管理：實時提取和分析網絡產生的告警信息并通過圖形方式顯示，還可按照各種條件組合查詢歷史告警信息；
●網絡結構和網絡狀態總覽：按照網元地理位置提供直觀的網絡視圖，并通過顏色的變化和圖標的閃爍表示網元的運行狀態和鏈路的負荷狀況；
●配置管理：可以方便地對網絡配置進行更改，避免了復雜的人機命令操作，確保局數據的一致性和正確性；
●性能管理：實時分析網絡話務負荷并存儲，提供多種類型表格以分析網絡當前和以往的性能數據，為優化網絡配置提供決策依據；
●系統自身管理：提供豐富的管理手段對操作員的權限進行劃分，對各種操作均有詳細的記錄；
●遠程終端服務：一個人機命令操作工具，使得操作人員如同在本地一樣與遠端的交換機進行人機命令交互；
運行環境采用DigitalTru64UNIX操作系統，以及Oracle數據庫，確保系統運行安全和數據安全；
標準參考
N7MS的開發參照了以下標準和規范：
●中國電信《全國一級干線七號信令網管系統三期工程技術規范書(應用系統部分)》；
●中國電信《省內No.7信令網集中監控管理系統技術規范書》；
●中國電信《七號信令網管系統部省聯網接口規范》；
●中國移動通信《移動七號信令網STP省級網管系統技術規范》；
●ITU-T M.3000系列，Q.811，Q.812，Q.75x；

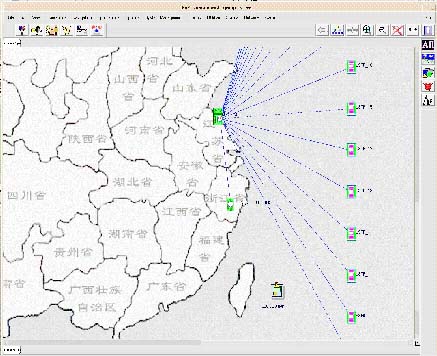

網絡視圖

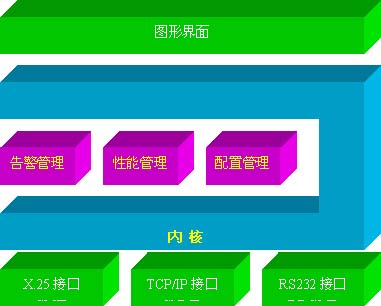

N7MS系統結構
N7MS運行于上海貝爾統一網管平臺SMAP之上，其設計參照了CORBA體系結構。系統由三類基本模塊組成：接入模塊AM、功能模塊FM、表達模塊PM，各模塊利用系統內核(ORB)和SMAP提供的各項服務功能協調工作，而無需知道是否與其他模塊物理地位于同一臺機器上，這種結構確保了系統具有良好的擴充性。通過配置不同數量、不同處理能力的服務器，可以方便地實現對省級網絡到國家級網絡的管理需求。 此外，系統還對外提供Q3接口，實現與其他類型網管系統的互連，因此具有良好的開放性。
N7MS組網方案
由于N7MS開發了多種類型的網元通信接口，如X.25，TCP/IP，RS232，加之系統采用分布式的模塊化設計，因此組網方式非常靈活。 能夠按照信令網絡和通信網絡的實際情況采用不同的組網方案來滿足用戶需要。

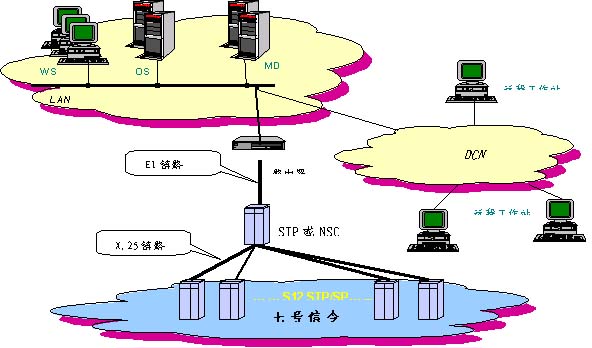

組網方案一：

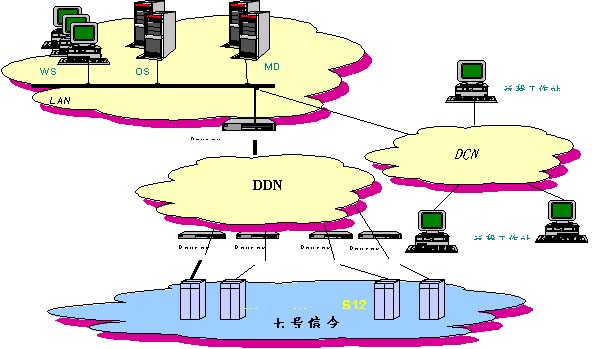

組網方案二：
N7MS系統應用實例
●中國電信全國七號信令網；
●中國移動通信全國七號信令網；
●河南省七號信令網；
●四川省七號信令網；
●河北省七號信令網；
●吉林省七號信令網；

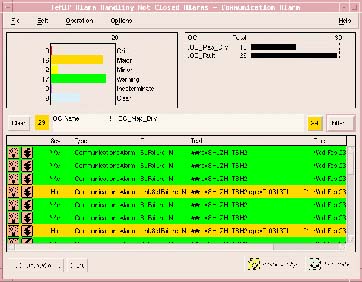

告 警 管 理 窗 口

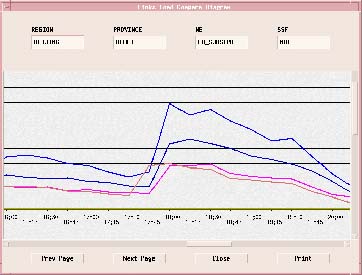

性 能 分 析 圖 表

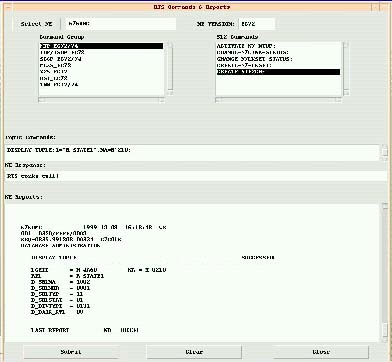

遠 程 終 端 服 務 窗 口

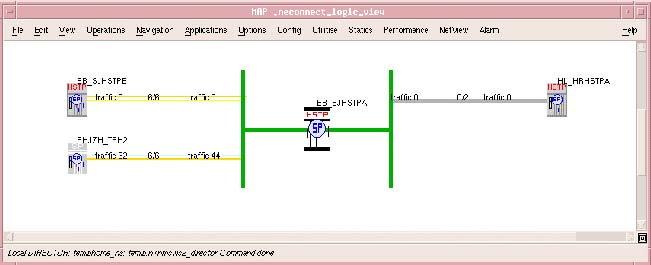

網 元 連 接 邏 輯 圖

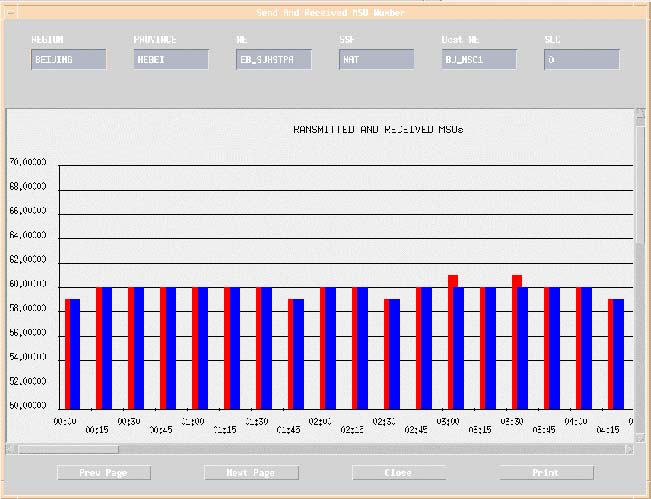

發 送 、 接 收 MSU統 計 圖
