大唐高鴻河南監獄管理局IP語音通訊系統
周立飛 2009/12/21
項目背景
河南省監獄管理局是主管河南省內監獄工作的職能機構。它的主要職責是貫徹執行國家有關監獄工作的法律、法規和政策，研究制訂全省有關監獄工作的政策和規章制度；負責對全省被判處有期徒刑、無期徒刑、死刑緩期執行的罪犯的收押及協調調犯工作；指導監獄執行刑罰、獄政管理、教育改造、獄內案件的偵查、罪犯的生活衛生和供給保障工作；指導省屬監獄的生產、科技、規劃、基建、裝備、財務和國有資產的保值增值；監獄管理局貫徹“十一五”信息化建設，在信息化建設中各監獄系統要統一領導、統一規劃、統一標準、統一建設、統一管理的原則，真正實現信息資源數字化、信息收集集約化、信息傳輸網絡化、信息管理智能化和信息培訓經�；�，進一步推動信息化建設快速發展。
根據河南監獄管理局情況大唐高鴻提出在監獄系統現有的網絡建立IP語音系統，使各地監獄之間的語音服務運營在現有完善的IP網絡上，實現“語音、數據、視頻三網合一”的先進網絡。

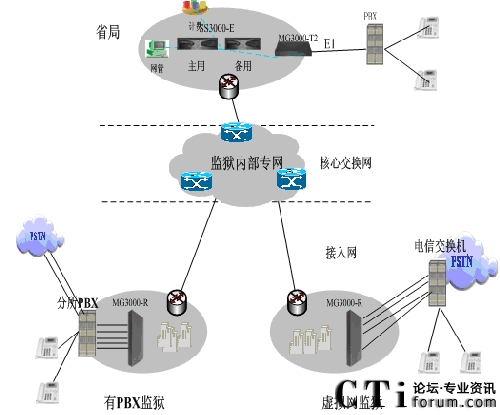

方案設計概述
大唐高鴻推出的監獄系統解決方案，本著統一規劃、統一標準、統一建設、統一管理的原則實現河南省監獄內部暢通無阻和推動監獄的信息化建設。
省局
在省局機房部署軟交換核心設備，包括軟交換平臺（SS3000-E）和中繼網關(MG3000-T)。其中，SS3000-E軟交換平臺是整個系統的核心，負責執行用戶認證、地址翻譯、呼叫控制等功能。SS3000-E具備完善的冗余備份機制，保證業務提供的連續性。SS3000-E提供系統設備及業務的管理、監測、控制、統計、路由轉發等功能。部署數字中繼網關MG3000-T4，通過數字中繼線路連接程控交換機，實現VOIP網絡與省局PBX的互聯互通。
有PBX監獄
在有PBX監獄部署智能路由網關MG3000-R32（或者數字中繼網關MG3000-T4），網關通過10/100Base-T以太網接口連接IP網絡，注冊到軟交換平臺通過路由匯接，成功的把全省各監獄的內部電話互連互通起來。
虛擬網監獄
這樣的方式主要是涉及到和運營商那邊，也可以直接采用智能路由網關MG3000-R32（或者數字中繼網關MG3000-T4），網關通過10/100Base-T以太網接口連接IP網絡，注冊到軟交換平臺通過路由匯接，把全省各監獄的內部電話互連互通起來。
項目達到效果
本次VoIP改造完成河南監獄管理局現有電話網的IP語音改造；實現并保證PSTN電話專網和VOIP網絡電話網的無縫連接，實現河南監獄管理局各所之間內部通話免費。
通過這次電話專網的IP 語音改造，將實現在河南監獄管理局信息網上傳送具有一定質量保證的語音業務，在技術路線選擇和設備選型上要兼顧未來技術的發展，方便業務的擴展。
實現并達到以下目標：
- 通過河南監獄管理局內部數據網絡組建VOIP軟交換通信系統（使用SIP協議），實現系統內通話全免費。
- 不改變原有的撥號習慣，本地內部通信通過原有PBX撥打前綴70+分機小號實現內部通信或通過原有電信提供的虛擬網直接撥打分機小號實現內部通信。
- 異地機構間通信通過撥打：相應的地區碼+2位分所區分號碼+分機小號，通過VoIP網絡匯接來實現各分所之間通信免費。
- 不改變原有IP網絡及布線，只增加相關設備實現VoIP通信。
- 內部IP網絡故障時能夠自動切換到PSTN網絡確保正常語音通信。
- 擴展性、兼容性強。
- 高可靠性、安全性。
- 強大的后臺網管系統、計費管理系統。
