東進固網支付業務平臺解決方案

2007/12/12

　　固網支付是一種針對個人、家庭、企業和中小商戶在固定電話上進行刷卡支付的增值業務，它基于具有刷卡功能的電話終端、固定電話網絡、固網支付平臺、金融網絡（銀聯、銀行等）、SP等實現多功能支付。深圳市東進通訊技術股份有限公司開發的固網支付平臺能幫助運營商構建完善的固網支付業務

一、方案概述

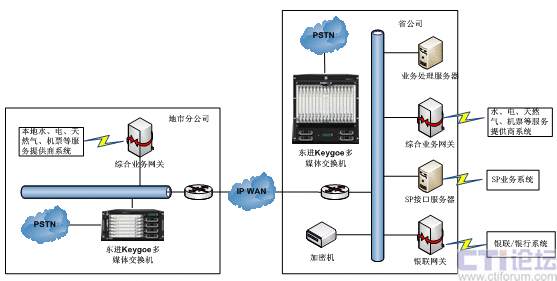

東進固網支付業務平臺的系統結構如圖一所示。

圖一：東進固網支付業務平臺的系統結構圖

　　東進固網支付業務平臺是一個以東進Keygoe多媒體交換機為核心的一個分布式部署、集中式運營的業務系統，東進Keygoe多媒體交換機提供FSK的接入服務，負責本地網內所有固網支付終端的接入，完成通信協議的適配和轉換；業務處理服務器實現固網支付核心業務邏輯的控制，負責用戶管理、終端管理、終端認證、支付業務流程控制、銀行支付卡發放管理等功能；加密機提供加密功能，保證交易數據的安全，綜合業務網關負責與相關服務提供商業務系統（如水電氣、票務等）的連接；銀聯網關實現與銀聯、銀行等金融機構支付網絡的互聯；SP接口服務器實現與SP商家的互聯，提供帳單下發、支付信息確認等功能。

　　東進Keygoe多媒體交換機的FSK接入服務主要利用東進Keygoe多媒體交換機高密度的FSK數據傳輸能力和處理能力，實現鏈路層FSK 數據的接收和發送、重傳出錯的處理、多路并發的任務調度以及數據的解釋、應用層數據的打包解包等。

　　東進固網支付平臺通過IP專網將省公司和各地市公司的系統連接起來，采取二級地市分公司數據接入、運營商總部集中處理的拓撲架構，實現業務的全省統一運營。各地市公司分別建設一套接入平臺，業務處理服務器統一建設在運營商總部。各地市的水、電、煤氣、電信、彩票等外部系統通過在本地建設的綜合業務網關與業務系統對接，支付業務統一通過運營商總部所在地銀聯轉到各地銀聯進行。

二、安全保障

  1. 東進固網支付采用PSTN 電話線路與業務系統進行通訊，與接入平臺利用語音卡建立點對點的連接，物理層采用FSK調制，鏈路層采用一問一答的方式，這種調制解調方式具有較高的防竊聽和防篡改性能。


  2. 采用加密機。通訊鏈路使用電信PSTN 專用網絡，后臺使用金融專用加密機，通訊數據全程使用128 位的DES 算法綜合加密；在傳遞敏感交易報文時，使用對稱算法(DES 或3DES)對數據加密保證數據的安全性外，還利用MAC 保證報文的完整性；采用一次一密技術，每次交易時密鑰種子使用PSAM 卡隨機產生，分散后作為臨時工作密鑰，防止長期使用固定密鑰導致被黑客破解的情況，提高交易的安全性。


  3. 交易認證。支付交易在個人與銀行/銀聯之間進行，通過對PSAM 卡的認證、磁卡的磁道信息和個人PIN 的識別等，交易的物理地點、交易人的身份等是明確的， 可識別的；而對個人而言，銀行/銀聯也首先是充分可信的。


  4. 號碼綁定。通過銀行服務器的判斷實現電話號碼與PSAM 卡及ePOS 終端機具的綁定，強化對交易發起方合法性的判斷，從物理上降低數據包被偽造和篡改的可能性；交易可以通過電話號碼進行跟蹤，實現一戶一號，這就能夠保證某臺POS終端和PSAM 卡只能在指定的場所使用。
三、方案特點
  1. 系統結構簡單，處理能力強，最高支持960個EI的接入；

  2. 分布式部署，集中控制，實現全省統一運營；

  3. FSK接入設備采用N+1備份，實現低成本的高可用；

  4. 不中斷業務即可實現系統的動態擴容和升級，運維成本低；

  5. 具有多重安全加密機制，安全性更高；

  6. 適合加載各種和消費者生活密切相關的增值業務；

  7. 支持各種主流的POS電話設備。
四、業務應用舉例

1、支付業務
　　用戶持具有銀聯標志的銀行卡在商戶使用具有POS支付功能的電話終端直接刷卡消費；

2、自助金融服務
　　銀聯卡余額查詢、轉賬、信用卡還款；

3、充值業務
　　固話、小靈通、手機、Q幣、網絡游戲等各種充值業務；

4、代繳費
　　用戶可以使用具有POS支付功能的電話終端在家里、辦公室、聯盟商戶等處進行水、電、煤氣、有線電視等繳費業務；

5、電子票務
　　電子機票、影劇票、彩票的購買；

6、信息發布
　　通過固網支付平臺向分布在商戶、家庭、辦公室等處的支付電話終端上發布通知、廣告等信息。
