Cisco AVVID網絡體系結構助HERNET三網合一

雍忠瑋　2002/04/15

　　河南省教育科研計算機網（HERNET）作為中國教育科研計算機網絡（CERNET）在河南的省級網絡，提供河南省的教育與科研機構的Internet接入。在CERNET業已發展成為中國第二大互聯網的今天，各省教研網的建設變得尤為重要，河南省在2001年啟動“教育信息化年”規劃后，多方合作，采用思科系統（中國）網絡技術有限公司的高端網絡設備，將原來骨干帶寬僅為2M的教育科研網升級到2.5G，順利實現了教育科研網絡應用的飛躍性進步，并且真正實現了“三網合一”。

　　難以跟進應用的2M網絡

　　隨著技術的進步，河南省的各個高校校園網大多數已經發展到千兆水平。以鄭州大學為例，在新的鄭州大學（由原鄭州大學、鄭州工業大學和河南醫科大學合并組建而成）于2000年7月成立之后，通過光纖連接實現了學校各校區的千兆連接，并且，在鄭州市也實現了各高校間的高速連接，各高校的教學資源實現了共享。

　　但是，在鄭州之外，鄭州大學和其他高校間通過教育科研網的連接仍然是通過只有2M帶寬的主干網絡進行，如此懸殊的網絡速度差距產生了瓶頸，網絡應用因此受到極大的影響，視頻文件與語音的傳播不能進行，甚至網頁的瀏覽也因此而受到限制，響應速度比較慢，無法適應網絡發展的趨勢。在2M帶寬的限制之下，遠程教學、視頻會議、語音傳輸、遠程多媒體應用都難以實現。

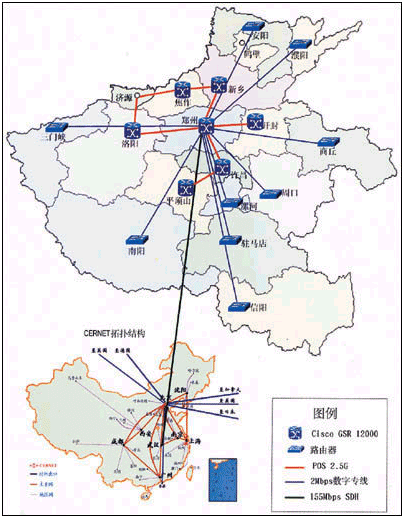

河南教研網一期工程示意圖

　　作為CERNET在全國除我國臺灣之外的38個省級節點之一，鄭州大學的網絡建設已經相當成熟，但是在全省范圍內的網絡連接速度仍然比較低。作為河南省教研網絡的軟硬件平臺，CERNET骨干網絡是全省的教育信息化工作基礎，如果不能消除掉2M的低速網絡瓶頸，必然會使河南省的教育與科研工作受到相當限制，因此，網絡改造勢在必行。

　　先進的解決方案被選用

　　對于河南省教育科研網而言，在要求獲得高速連接的同時，還必須能夠確保技術的成熟性與網絡性能的穩定性。因為對于一個全省性的網絡而言，一旦在方案選擇及主要設備選擇方面出現差錯，意味著整個工程受到影響，損失將是非常巨大的，必須慎重對待，所以河南省教育廳通過公開競標的方式，力爭獲得性價比更高的完整網絡解決方案。

　　在此次全省網絡建設方案競標過程中，思科系統（中國）網絡技術有限公司的AVVID網絡體系架構，以其完整的網絡結構、成熟的技術、高性能的產品以及“數據、視頻、語音”三網合一的優秀功能，而成為河南省科研網建設的最終之選。

　　Cisco AVVID采用了開放的、基于標準的分布式體系結構，為網絡提供了基于Internet業務模型的能力。AVVID作為一種多媒體技術框架，重點不在于產品的選擇和某一種技術的選擇，而將網絡的應用與發展方向放在首位，根據網絡的應用需求，在不同時間、不同應用需求下選擇適合于網絡的產品。這樣，一方面可以保證網絡具有相當?shù)拈_放性和可擴展性，也在使用多種技術集成、降低網絡總成本的同時，保持了產品選擇與應用的靈活性，為網絡的未來發展留有相當?shù)挠嗟�。分布式的體系結構確保了系統的高可用性，尤其是純IP電話，為網絡傳輸語音提供了成熟的應用技術。

　　高速開通的一期工程

　　在河南省2001年啟動“教育信息化年”后，HERNET一期工程迅速啟動并于2001年9月初步完成，半年左右的測試與運行表明，網絡狀況良好。

　　HERNET一期工程主干網采用IP POS技術，應用AVVID網絡體系結構，采用骨干傳輸網、城域網、接入網三層設計方案，以省網絡中心（設在鄭州大學網絡中心）、地市網絡中心、校園網三級管理模式。由省網絡中心向下以2.5G速度連接到各地市網絡中心，而向上則以155M速度連接到CERNET及Internet。整個一期工程實現了包括鄭州、許昌、平頂山、開封、洛陽、濟源、焦作以及新鄉等7個地市的2.5G連接，并形成了一個環網狀冗余拓撲結構，確保當網絡的一個節點出現問題時，數據可以通過其他途徑傳輸?shù)侥康牡�，在一期工程完成后，�?0多所大學、中小學等教育與科研單位以千兆速度連接到HERNET上，共有近50萬的用戶能夠充分利用高速帶寬獲得教育網資源。

　　在應用方面，新改造的HERNET不僅成為具有光傳輸寬帶的IP網絡，提供IP網絡、寬帶光傳輸網絡、營運級公共網絡等多種功能，并且承載了包括數據、語音、圖像等多媒體信息綜合業務及新興增值業務，例如VPN和MPLS VPN等。并且，所有的網絡設備上均配置了Cisco IOS作為核心功能軟件、配合其提供的多種安全策略，為網絡提供了相當?shù)陌踩�。由于采用AVVID架構，這一多服務網不僅具備在IP基礎架構上與現存的傳統通信系統互通共存的功能，并且可以應用包含統一消息、Cisco IP聯系中心、端到端IP電話及視頻系統等新的業務。

　　在設備方面，HERNET一期工程采用了9臺Cisco GSR 12000系列高端交換路由器（分別為GSR 12016和GSR 12012）、和近20臺Cisco 6509交換機、數百臺的交換機與路由器，以及650部的Cisco 7940 IP電話和4套Call Manager等。據河南教育科研計算機網網絡中心主任王宗敏教授介紹，即便是CERNET中，部署的與GSR 12000同等級的產品也只有10多臺，而HERNET中此次便新部署了9臺GSR 12000系列高端交換路由器，這在全國的任何一個省級教研網中都還是沒有的。特別是650部Cisco 7940 IP電話的使用，使得河南省成為目前國內唯一一個在教研網上安裝純IP電話的省級教研網，通過目前布置的四個呼叫中心，實現了全網絡（一期范圍）內的免費IP電話通信。在一期工程接通之后，通過和河南廣電、河南電信合作，連接的7個地市光纖總長達到了1000公里。

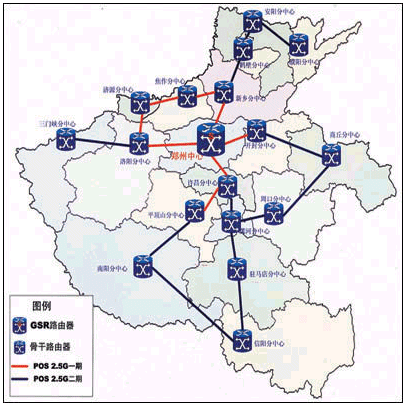

河南教研網二期工程規劃圖

　　在技術上，城域網根據城市的規模、接入網絡的數量和規模等情況，采用POS、DPT、千兆以太網技術，而在接入網方面，則由各個高校視自身需要而定，一般均采用了千兆以太網技術。

　　應用成為檢驗標準

　　還是以鄭州大學為例，新的鄭州大學組建后，被教育部批準為全國67所開展遠程教育的試點高校之一。在骨干網一期工程完成之后，不僅在鄭州大學的各個分校之間可以實現千兆傳輸速率，并且在已經建成的現有網絡的7個城市范圍內，可實現千兆速度傳輸，同時，還可以通過主節點實現155M的上連速度（至CERNET），完全能夠支持多媒體遠程教學的需求。

　　同時，通過IP電話，可以實現網絡中的IP電話免費使用，當前，大多數IP電話是置于各個網絡管理中心，在鄭州大學網絡中心，王宗敏教授輕松地給教育廳的網絡中心撥打電話，語音質量相當之好。而且，在網絡開通之后，主干的傳輸速度將可提供每秒高達250部電影左右的流量傳輸（2.5G），對于網絡會議和資源共享而言，這樣的速度已經非常之高，同時，整個網絡還可提供電子郵件、文件傳輸與共享、WWW信息查詢等網絡服務。

　　更為廣闊的網絡布局

　　在試運行幾個月后，高速HERNET于今年4月6日正式開通。AVVID架構的采用，使整個網絡具有相當?shù)拈_放性。HERNET主干網二期工程將于近期開展，預計將于今年年底完成，目標是在河南省所屬的18個地市全部實現2.5G的高速帶寬，將科研網信息化進程繼續向前推進。

　　同時，據王宗敏教授介紹，河南省教育廳正在積極向CERNET申請，以便將上聯帶寬由目前的155M擴展到310M，從而使網絡的外聯速度進一步獲得提升。

　　編輯點評

　　信息化 更需要實踐

　　信息化的口號提出也有相當一段時間了，在各個省也建有信息化辦公室，以望能夠領導和推進各個方面的信息化進程，從政府上網、電子政務、企業信息化、教研網信息化……信息化的范圍越劃越寬。

　　然而，就實際來說，喊信息化容易，行信息化難，直到近一兩年來，信息化建設才有了一些起色。但是緊接著就有新的問題出現了：原有網絡已經不能完全適應現有需要，該如何解決問題？大多數的回答還是“改造”二字，于是問題就轉化為如何改造了。

　　本期“應用與實踐”就選取了兩篇有關“改造舊有網絡、推進信息化”的文章，一篇是有關江蘇經貿委辦公大樓網絡改造的分析，另一篇則是有關剛開通的河南全省教育科研網改造的講解。這兩篇文章所涉及的內容，所屬行業有差異，網絡規模也不同，之所以放在一起，最大的原因還是在于，它們都是推進信息化過程中的隨時間變遷而采取的“再實踐（升級）”。
